波恩儀器隧道專用能見度一氧化碳檢測器（隧道專用VICO檢測器）簡介
2023-12-30
隧道是一種特殊的管狀構造物，由于空間小，具有密閉性的特點，行經隧道的車輛所排放的廢氣，如不及時合理的排放出去，造成 CO 和懸浮顆粒物的聚集，將直接關系到行經隧道的車輛司乘人員和維護工作人員的人身安全。 BN-SDVICO 系列是設計用來在線采集 VI 和 CO 實時監測數據，提供給交通監管部門，為隧道通風及道路安全通行提供決策依據。
原理概述：
為實現隧道能見度和CO濃度的精準測量，本儀器使用紅外線技術來測量能見度和CO濃度。該測量裝置由一個能夠發射紅外線的光源和一個紅外接收探頭以及3米以外一個反射鏡組成，反射回的光柱被紅外接收探頭接收并對光的衰減參數、一氧化碳的濃度進行測量，CO濃度的測量使用負氣體相關的紅外線吸收技術。通過測量的光衰減參數實現對能見度的精確測量。該技術主要應用于隧道能見度監測。
工作原理 :

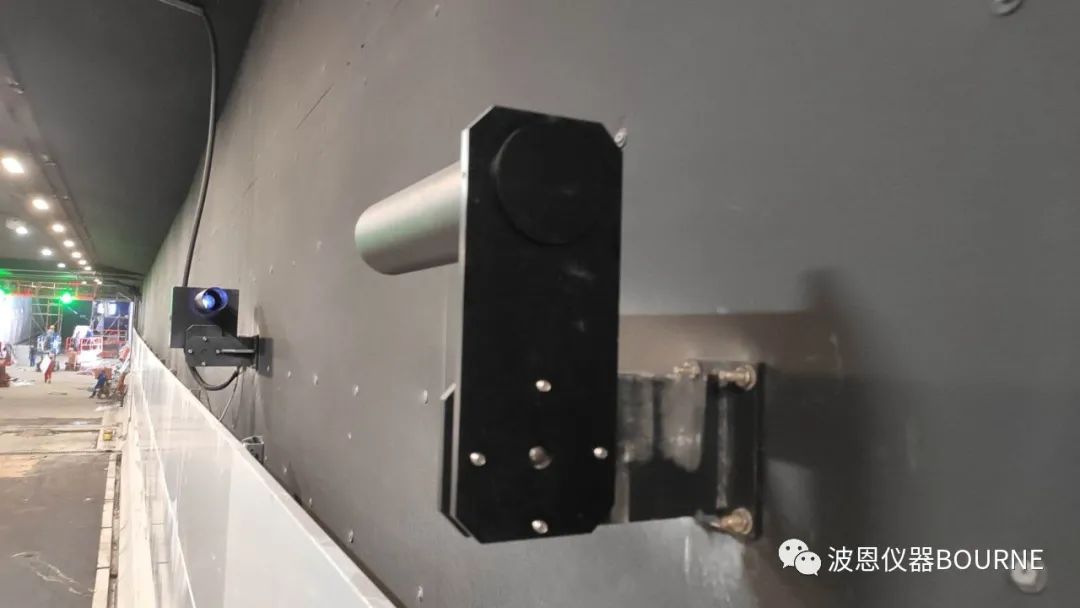

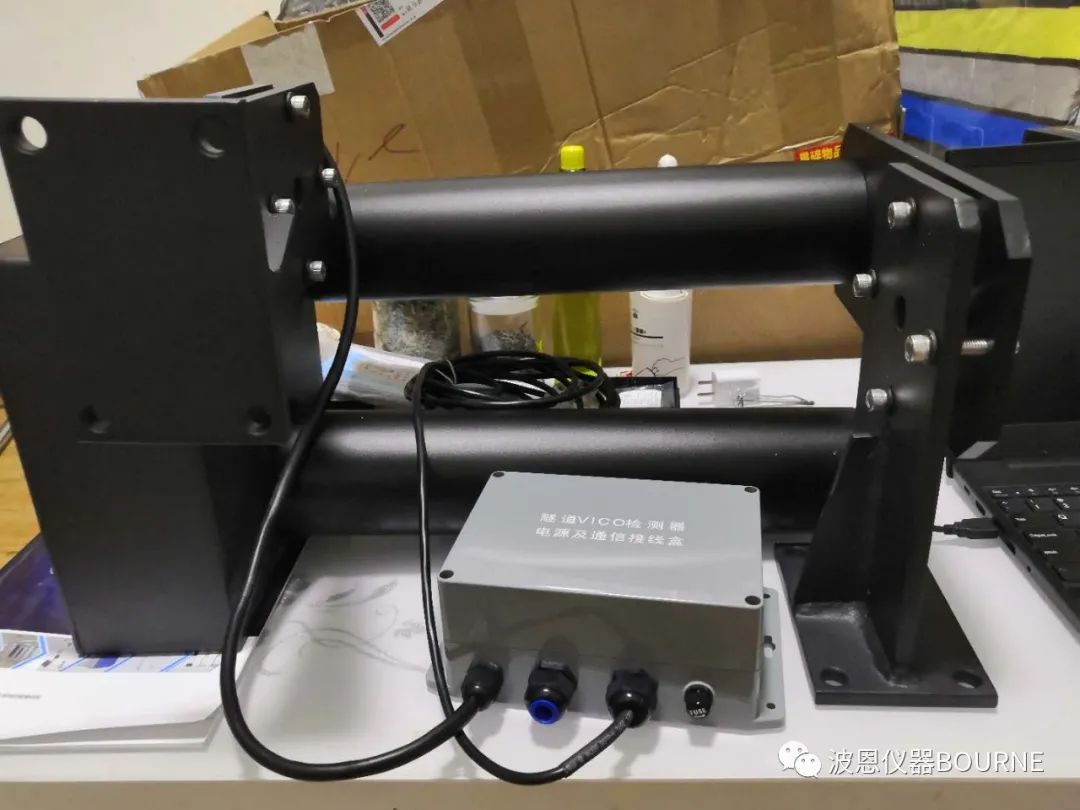

BN-SDVICO10隧道專用能見度一氧化碳檢測儀根據透射原理工作，發射 / 接收器和反射器相對安裝，利用支架固定對準后，光學部件發出的高聚焦光束成為一條檢測光束，安裝距離間隔 3 米（往返雙光路，實際檢測光程為 6 米），由于塵埃的衰減，接收器得到信號后處理為測量值。根據我國《公路隧道通風照明設計規范》要求，安裝在隧道頂部或者側壁上。
該智能檢測儀內部自帶補償功能，在光學鏡頭在被污染情況，能自動進行增益補償，從而保證了較長的維護周期。
產品特點：
1. 可同時或者分別測量能見度（ VI ）和一氧化碳（ CO ）；
2. 高分辨率的能見度測量；
3. 測量完全不受其它雜散光源的影響；
4. 專門針對隧道惡劣環境設計；
5. 有效避免環境、過往車輛振動造成的無法測量；
6. 安裝、開機、維護費用低；
7. 儀器自帶狀態顯示、故障告警和數據存儲功能，便于調試和設備維護；
8. 多種輸出方式，數據采集方便；
9. 獨有的補償功能，保證了較長的維護周期；
10. 非接觸式、連續監測能見度；
11. 使用了最新微處理器技術，完全數字化運行 .
隧道 能見度檢測儀（BN-SDVICO10/30 ）技術指標：
安裝方式 | 壁掛安裝 |
測 量 值 | VI 值： 1/m |
CO 濃度： PPM | |
NO 2 / CH 4 濃度： PPM （選配） | |
測量范圍 | V I ： 0--35 × 10 -3 1/m |
CO ： 0--500PPM | |
NO 2 ： 0-10PPM （選配） | |
CH 4 ： 0-100% （選配） | |
測量距離 | 6 米光路（探頭安裝距離 3 米） |
數字輸出 | RS485 |
模擬信號輸出 | 兩通道 0/4mA- 20mA （內部阻抗不大于 500Ω） |
應用特點：
多功能、可拓展、一體化、實時監測
全天候自動運行與報警
使用先進的紅外波長響應技術，CO濃度精度高達±1ppm，能見度精度高達±0.1x10-3m-1
用戶可定制檢測的CO濃度
2組極限值報警，故障報警無源開關量觸點
專門針對隧道惡劣環境設計，抗震效果良好，尤其適合多雷、雨地區
結構簡單，易于安裝、使用和維護
做工精良，具有良好的防塵、防水、耐腐蝕性能
本設備由北京波恩儀器儀表測控技術有限公司聯合光電所共同開發，上市以來，受到了廣大客戶好評。
